一、贴片机的看法

贴片机：又称“贴装机”、“外貌贴装系统”（Surface Mount System），在生产线中，它配置在点胶机或丝网印刷机之后，是通过移动贴装头把外貌贴装元器件准确地安排PCB焊盘上的一种设备。分为手动和全自动两种。

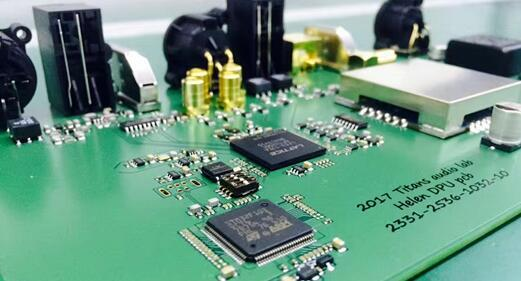

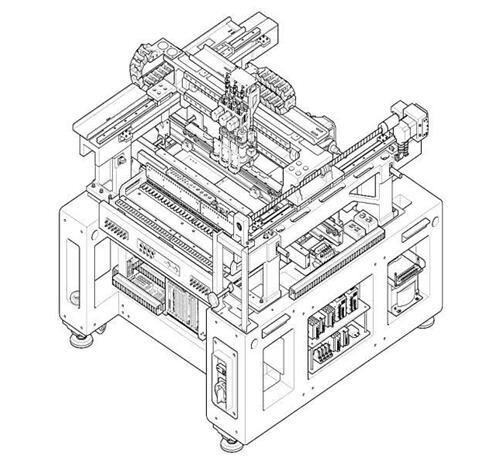

早期贴片机主传动结构可归类为拱架型（Gantry，又称动臂式）和转塔式(Turret)两类。拱架型结构简单，PCB置于牢固事情台，送料器牢固，贴片头装置于拱架型的XY坐标移动横梁上，通过XN移动拾取送料器上的元器件进行贴装，造价较低，体积较小，可是贴片头来回移动的行程较长导致效率较低，速度慢；转塔型的结构相对庞大，PCB置于XV移动事情台，送料器置于单坐标移动导轨上，贴片头装置于凸轴转塔上，从拾取送料器上的元器件到贴放到PCB上的距离最短化，实现真正意义上的高速度贴装，单台造价腾贵，体积较大。

全自动贴片机是用来实现高速、高精度地全自动地贴放元器件的设备，是整个SMT生产中最要害、最庞大的设备。贴片机是SMT的生产线中的主要设备，贴片机已从早期的低速机械贴片机生长为高速光学对中贴片机，并向多功效、柔性连接？榛。

二、贴片机的分类

贴片机的生产厂家许多，则种类也较多。贴片机的分类如下。

按速度分为：中速贴片机、高速贴片机、超高速贴片机

其中超高速贴片机特点：4万片/h以上，接纳旋转式多头系统。Assembleo-FCM型和FUJI-QP-132型贴片机均装有16个贴片头，其贴片速度划分达9.6万片/h和12.7万片/h。

按功效分为：

高速/超高速贴片机，特点：主要以贴片式元件为主体，贴片器件品种未几。

多功效贴片机，特点：能贴装大型器件和异型器件。

按方法分为：

顺序式贴片机，特点：它是凭据顺序将元器件一个一个贴到PCB上，通常见到的就是该类贴片机。

同时式贴片机，特点：使用安排圆柱式元件的专用料斗，一个行动就能将元件全部贴装到PCB相应的焊盘上。产品更换时，所有料斗全部更换，已很少使用。

同时在线式贴片机，特点：由多个贴片头组合而成，依次同时对一块PCB贴片，assembleon-FCM就是该类。

按自动化分：

全自动机电一体化贴片机，特点：大部分贴片机就是该类。

手动式贴片机，特点：手动贴片头装置在Y轴头部，X、Y、e定位可以靠人手的移动和旋转来校正位置。主要用于新产品开发，具有价廉的优点。

三、注意事项

贴片机作为高科技产品，宁静、正确地操作对机械和对人都是很重要的。

宁静地操作贴片机最基本的就是操作者应有最准确的判断，应遵循以下的基本宁静规则：

1. 机械操作者应接受正确要领下的操作培训。

2. 检查机械，更换零件或修理及内部调解时应关电源（对机械的检修都必须要在按下紧急按钮或断电源情况下进行。

3. 确使“读坐标”和进行调解机械时YPU（编程部件）在你手中以随时；卸。

4. 确使“联锁”宁静设备坚持有效以随时停止机械，机械上的宁静检测等都不可以跳过、短接，不然极易泛起人身或机械宁静事故。

5. 生产时只允许一名操作员操作一台机械。

6. 操作期间，确使身体各部分如手和头等在机械移动规模之外。

7. 机械必须有正确接地〈真正接地，而不是接零线〉。

8. 不要在有燃气体或极脏的情况中使用机械。

注意：

a) 未接受过培衙魅者严禁上机操作。

b) 操作设备需以宁静为第一，机械操作者应严格按操作规范操作机械，不然可能造成机械损坏或危害人身宁静。

c) 机械操作者应做到小心、细心。

四、贴片机各部件的名称及功效

1. 主机

（1）主电源开关（Main Power Switch）：开启或关闭主机电源

（2）视觉显示器（Vision Monitor）：显示移动镜头所得的图像或元件和记号的识别情况。

（3）操作显示器（Operation Monitor）：显示机械操作的VIOS软件屏幕，如操作历程中泛起过失或有问题时，在这个屏幕上也显示纠正信息。

（4）警告灯（Warning Lamp）：指示贴片机在绿色、黄色和红色时的操作条件。

绿色：机械在自动操作中

黄色：过失（回归原点不可执行，拾取过失，识别故障等）或联锁爆发。

红色：机械在紧急停止状态下（在机械或YPU停止按钮被按下）。

（5）紧急停止按钮（Emergency Stop Button）：按下这按钮马上触发紧急停止。

2. 事情头组件(Head Assembly)

事情头组件：在XY偏向（或X偏向）移动，从供料器中拾取零件和贴装在PCB上。

事情头组件移入手柄（Movement Handle）：当伺服控制解除时，你可用手在每个偏向移动，当用手移动事情头组件时通常用这个手柄。

3. 视觉系统（Vision System）

移动镜头（Moving Camera）：用于识别PCB上的记号或照位置或坐标跟踪。

独立视觉镜头（Single-Vision Camera）：用于识别元件，主要是那些有引脚的QPF。

背光部件（Backlight Unit）：当用独立视觉镜头识别时，从背部照射元件。

激光部件（Laser Unit）：通过激光束可用于识别零件，主要是片状零件。

多视像镜头（Multi-Vision Camera）：可一次识别多种零件，加速识别速度。

4. 供料平台（FeederPlate）

带装供料器、散装供料器和管装供料器（多管供料器），可装置在贴片机的前或后供料平台。

5. 轴结构（Axis Configuration）

X轴：移动事情头组件跟PCB传送偏向平行。

Y轴：移动事情头组件跟PCB传送偏向笔直。

Z轴：控制事情头组件的高度。

R轴：控制事情头组件吸嘴轴的旋转。

W轴：调解运输轨的宽度。

6. 运输轨部件（Conveyor Unit）

（1）主挡板（Main Stopper）

（2）定位针 (Locate Pins)

（3）Push-in Unit（入推部件）

（4）边沿夹具 (Edge Clamp)

（5）上推平板 (Push-up Plate)

（6）上推顶针 (Push-up Pins)

（7）入口挡板 (Entrance Stopper)

（8）吸嘴站（Nozzle Station）：允许吸嘴的自动交换，总共可装载16个吸嘴，7个标准和9个可选吸嘴。

（9）气源部件（Air Supply Unit）

包括空气过滤器、气压调理按钮、气压表。
